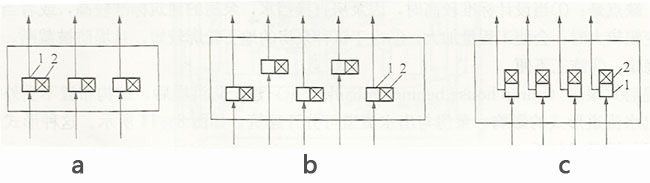

按水泵的类型及数量，一般有下列三种布置方式。如图所示：

(a)—列式布置（b)双列交错式布置（c)平行一列式布置
1-水泵 2-电动机

1、一列式布置

各机组轴线位于一条直线上，如图所示。这种布置方式的优点是简单、整齐、泵房跨度小，既适用于卧式机组，也适用于立式机组。缺点是当机组数目太多时会增加泵房长度，前池及进水池也会相应加宽。

2、双列交错式布置

将机组排成两列，而且相互交错布置，如图8-13(b)所示。这种布置方式可以充分利用泵房的平面尺寸，其优点是缩短了泵房长度和前池、进水池的宽度，缺点是增加了跨度，泵房内部显得比较零乱，管理操作不便。当机组数目较多时，或者在深挖方中建站，为了减少工程量，可以采用这种布置方式，值得注意的是，采用这种布置形式时，有时需将部分水泵的轴调向，即将联轴器由泵轴的一端移到另一端。这种调向工作，一般在水泵厂进行。因此，在订货时须***加以说明。

3、平行一列式布置

各机组轴线互相平行的布置方式，如图8-13(c)所示。这种布fL方式与一列式布置相比，机组间距较少，相应地减小了泵房长度及前池宽度，但泵房的宽雯较大。采用单吸式离心泵或混流泵的泵房都可采用。
